E+H雷达液位计FMR60

雷达测量

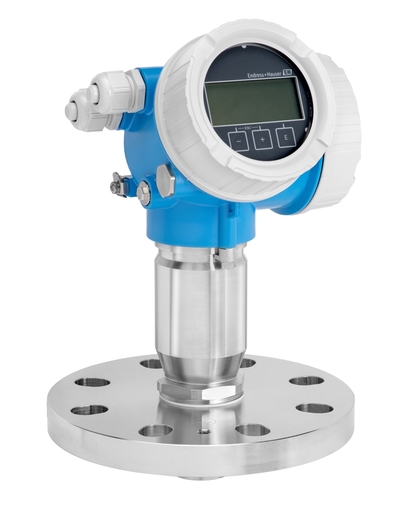

Micropilot FMR60

标准传感器采用80 GHz技术，满足液位测量的最高要求

Micropilot FMR60是首台设计符合IEC 61508国际功能安全标准的80 GHz雷达。非接触式雷达采用水滴式天线、改进型算法和小波束角，具有最高可靠性。可以进行液体、浆料和污泥的非接触式连续液位测量。测量结果不受介质变化、温度波动、气相层或蒸汽的影响。此外，它还配备了Heartbeat Technology (心跳技术)智能传感器功能。

产品规格参数

测量精度

+/- 1 mm (0.04 in)

过程温度

-40…+130 °C

(-40…+266 °F)

过程压力（绝压）/最大过压限定值

真空...16 bar

(真空...232 psi)

最大测量距离

50 m (164 ft)

主要接液部件

PTFE天线

PP或316L材质的过程连接

优势

硬件和软件设计符合IEC 61508标准，在冗余结构系统中可以实现最高安全性SIL3

Heartbeat Technology (心跳技术)确保设备在其整个生命周期内经济、安全运行

HistoROM数据管理理念实现快速简便的调试、维护和诊断

小波束角和多路回波跟踪算法确保在内部安装有障碍物的容器中的测量具有最高可靠性

80 GHz雷达能够更加便捷地集成至过程中，降低了设计工作量

创新的水滴式天线采用PTFE材质，具有最高系统适用性

世界上最简单针对SIL的proof test理念以及WHG，节省了时间和成本

应用领域

80 GHz水滴式天线可以在自由空间中测量，最大量程为50 m，具有高度集中的波束角，适用于在容器内有多个干扰物的应用。

过程连接：螺纹或法兰

温度：-40...+130°C (-40...+266°F)

压力：–1...+16 bar (–14.5...+232 psi)

测量范围：Max. 50 m (164 ft)

测量精度：±1 mm (0.04 in)

W波段：80GHz

提供国际防爆证书、溢出保护认证WHG、SIL、船级认证、5点线性协议

特征和规格

连续液位测量

测量原理

雷达物位仪

特点/应用

适用液体、浆料和污泥的基本物位测量；

不受介质变化、温度波动、气穴或蒸汽的影响；

适用障碍物较多的应用场合。

特点

Heartbeat Technology（心跳技术）

SIL 2/3，符合IEC 61508标准

多路回波技术确保安全性和可靠性

HistoROM

RFID TAG位号简单识别仪表

小波束角

电源/通信

两线制（HART）

频率

W波段（约80GHz）
